Luxmatic Parking_지능형

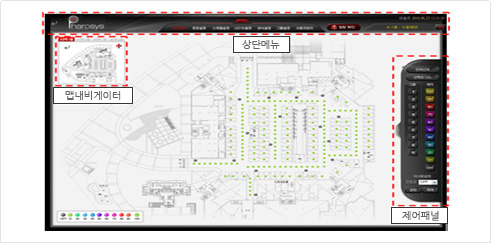

01_소프트웨어(Luxmatic Parking)

웹 서버의 기능을 가지고 있어 건물 내 어디에서도 웹으로 접속하여 관리자가 운영 할 수 있습니다.

기능	LED조명 관제 Software
기능	조명 상태 확인 통신 상태 확인 스케쥴 자동 제어 및 변경 개별 및 그룹 설정 해당 구역별 이미지 UI 제공 개별/그룹/구역 별 디밍제어 및 수동 제어

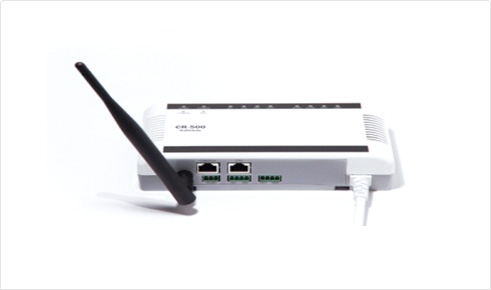

02_무선게이트웨이(GL-100Z)

지하주차장에 설치되어 제어/관리하며, LED조명 원격관리와 스케줄제어, I/O연동제어를 통합 관리 합니다.

기능	시스템 통합 장비, 원격제어, 스케쥴링
OS	Embedded Linux kernel, RISC Processor 400Mhz
통신	Tcp/ip, RS-485,2.4Ghz Zigbee
전원/온도	220VAC, 50~60Hz, -20℃~50℃
DI/DO	2Port Dry Contact
사이즈	182(W) x 92(D) x 45(H) mm
설치위치	노출함 내부, 지하주차장 내 적용

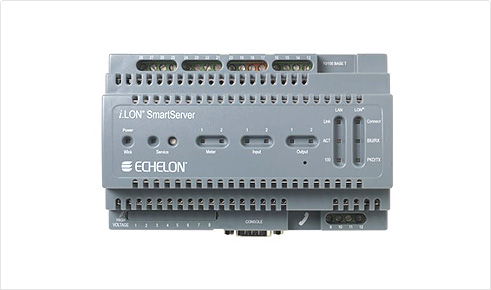

03_유선게이트웨이(ILON smartserver)

지하주차장에 설치되어 제어/관리하며, LED조명 원격관리와 스케줄제어, I/O연동제어를 통합 관리 합니다.

기능	LED제어기 관리 (최대 10개), DATA전송
OS	MIPS32 264Mhz, ucLimmux
통신	Tcp/ip, RS-485, FTT
전원/온도	220VAC, 50~60Hz, -20℃~50℃
DI/DO	2Port Dry Contact
사이즈	138(W) x 66(D) x 89(H) mm
설치위치	EPS/TPS실 함내부 적용

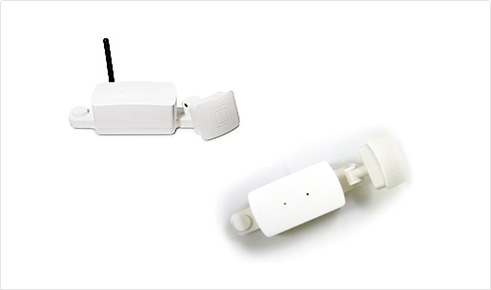

04_스마트센서(SM-101DZ,F)

차량 및 사람의 출입 여부를 감지하여 신호를 Smart Gateway에 전송하는 기능을 수행합니다.

기능	차량/사람을 감지, G/W로 Data전송
OS	Microwave Dopler (5.9~13.09Ghz)
통신	전방 15m~25m, 후방 1m
전원/온도	220VAC, 50~60Hz, -20℃~50℃
DI/DO	Lonworks FT / Zigbee 2.4Ghz / Cordinator
사이즈	174(W) x 60(D) x 58(H) mm
설치위치	Raceway 하단설치

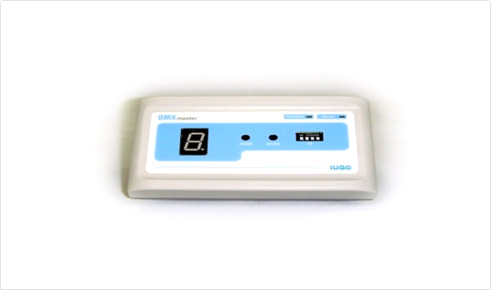

05_LED제어기(DM-F200M)

지능형 유선제어 시스템 전용 제품으로 주차장 LED조명을 수동 및 자동 제어 할 수 있도록 Smart Gateway로 LED상태정보를 전송합니다.

기능	LED조명 100개 관리
OS	RS 485 to DMX
통신	전방 15m~25m, 후방 1m
전원/온도	220VAC, 50~60Hz, -20℃~50℃
DI/DO	9단계 디밍 조작 버튼, LED Display
사이즈	130(W) x 50(D) x 70(H) mm
설치위치	EPS실 별도 함 적용

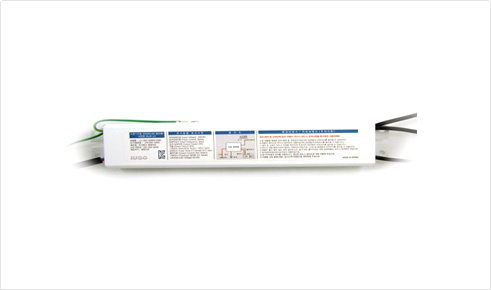

06_통신형 안정기(LC-022/040)

전원부와 DMX 통신부가 일체화된 LED전용 통신/디밍 안정기 (조명등 제조사에 따라 상이)

기능	디밍 및 통신 기능을 내장한 전용 컨버터
OS	정전류방식
통신	DMX양방향 / Zigbee 2.4Ghz
전원/온도	220VAC, 50~60Hz, -20℃~50℃
DI/DO	220VAC, 82mA
사이즈	230(W) x 35(D) x 44(H) mm
설치위치	등기구 내부에 설치 / 무선일 경우 통신모듈만 외부 노출

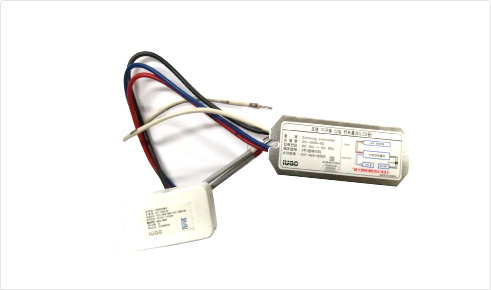

07_디밍제어기(DC-100R-50)

LED모듈을 직접 PWM방식으로 Dimming 및 On/Off 등을 무선방식으로 제어하는 장비

기능	디밍 및 통신 기능을 내장한 전용 컨버터
OS	정전류방식
통신	Zigbee 2.4Ghz
전원/온도	DC12V~50V, 50~60Hz, -20℃~50℃
사이즈
설치위치	등기구 내부에 설치 / 무선일 경우 통신모듈만 외부 노출
