Luxmatic Street

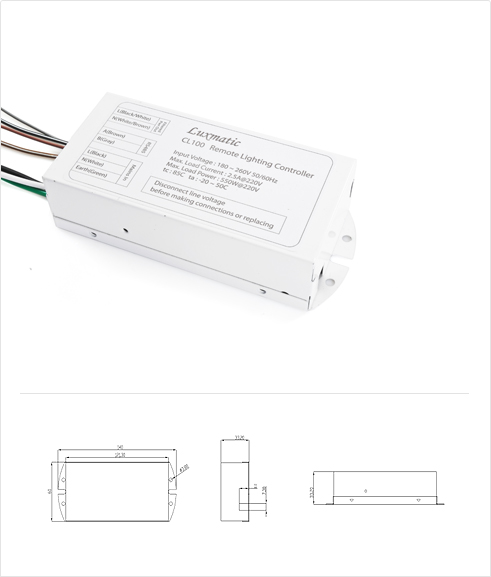

01_조명제어기(CL-100)

고출력 LED등의 컨버터 및 고압방전등의 안정기를 제어하여 조도를 조절하고 상태를 감시하는 스마트 조명제어기기입니다.

입력전원	85~265V, 46~64Hz
허용용량	최대 2.5A
차단기능	무
조도 조절 범위	0~100%
통신	LonWorks PLC based on the ISO/IEC 14908-3
제어신호	0~10V(ESTA E1.3), PWM(IEC60929)
측정항목	순시/적산 전력량, 전압/전류, 역률
측정 정밀도	1.0%
알람	전압, 전력, 기기이상, 누설전류, 과전류
사용온도	-40°C ~ +70°C
보호등급	IP66
인증	KC
크기	140(W) x 60(D) x 33.5(H) mm

• 최대 80%까지 전기 사용량을 절감할 수 있습니다. (20% 디밍 운영 시)
• 별도 배선이 필요 없는 전력선 통신을 적용하여 도로, 터널, 주차장 등 옥외시설에 적합합니다.
• 광원(Luminaries)에 구분 없이 다양한 종류의 램프구동장치를 제어할 수 있습니다.
• 국제표준인 ISO/IEC 14908-3의 전력선 통신을 기반한 제품입니다.

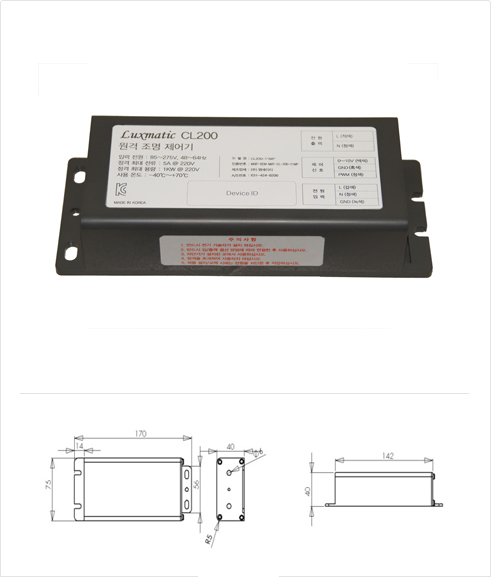

02_조명제어기(CL-200)

고출력 LED 등의 컨버터 및 고압방전등의 안정기를 제어하여 조도를 조절하고 상태를 감시하는 스마트 조명제어기기입니다.

입력전원	85~265V, 46~64Hz
허용용량	최대 5A
차단기능	유
조도 조절 범위	0~100%
통신	LonWorks PLC based on the ISO/IEC 14908-3
제어신호	0~10V(ESTA E1.3), PWM(IEC60929)
측정항목	순시/적산 전력량, 전압/전류, 역률
측정 정밀도	1.0%
알람	전압, 전력, 기기이상, 누설전류, 과전류
사용온도	-40°C ~ +70°C
보호등급	IP66
인증	KC, CE
크기	170(W) x 75(D) x 40(H) mm

• 최대 80%까지 전기 사용량을 절감할 수 있습니다. (20% 디밍 운영 시)
• 별도 배선이 필요 없는 전력선 통신을 적용하여 도로, 터널, 주차장 등 옥외시설에 적합합니다.
• 광원(Luminaries)에 구분 없이 다양한 종류의 램프구동장치를 제어할 수 있습니다.
• 국제표준인 ISO/IEC 14908-3의 전력선 통신을 기반한 제품입니다.

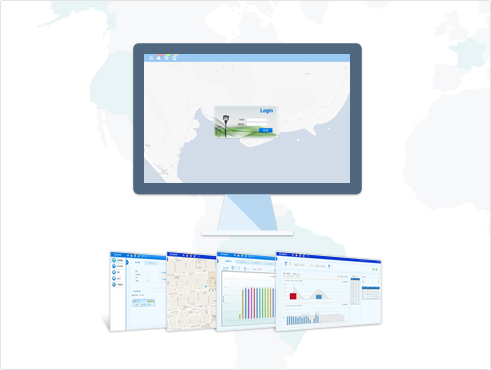

03_소프트웨어(Luxmatic Street)

도로에 설치된 가로/보안등을 최적화된 네트워크를 통해 언제 어디서나 손쉽게 제어하고 편리하게 관리할 수 있는 조명제어시스템 소프트웨어입니다.

Processor	Intel Dual core, 2.2 GHz 이상
RAM/HDD	8 GB 이상 / 250 GB 이상
OS	Windows Server 2008 R2 이상
DBMS	MS SQL Server 2008 R2 Express 이상
Web Server	Tomcat 6.0 이상
Ethernet Port	10/100BaseT, auto-selecting, auto polarity
Web Browser	Internet Explorer 8.0 이상 Chrome/Firefox/Safari 사용 가능
Monitor	19인치 이상 1920 x 1080(Full HD)이상 지원 권장

• Web 기반의 제어 및 감시 기능을 제공합니다.
• 사용자 친화적인 Graphic User Interface를 제공합니다.
• One Click으로 운영모드 전환 및 램프 제어를 간편하게 할 수 있습니다.

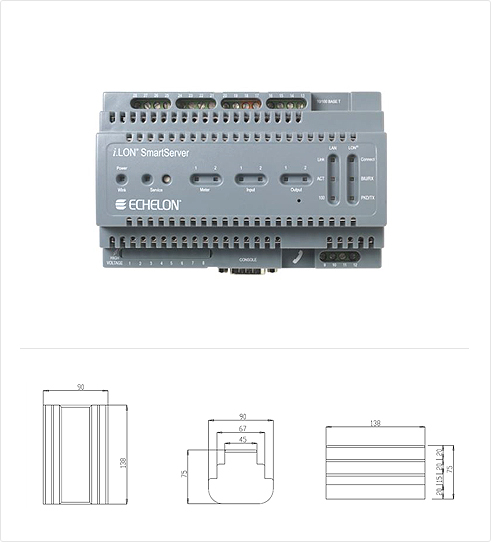

04_게이트웨이(ILON smartserver)

분전함에 설치 되어, 가로/보안 등에 설치된 원격조명제어기를 관리하며, 인터넷에 접속시켜주는 장치입니다.

프로세서	32bit Embedded Processor
메모리	64MB flash memory; 128MB RAM
전력선통신	LonWorks PLC based on the ISO/IEC 14908-3
입력전압	100 - 240VAC (-6%/+10%), 50/60Hz
Ethernet 통신	10/100BaseT, auto-selecting, auto polarity
Serial 통신	1 isolated RS-485 port; 1 EIA-232 port
디지털 입력	2 optically isolated dry contact inputs, 30V AC/DC.
릴레이 출력	2 SPST relays rated at 240VAC @ 10A or 24VDC @ 10A
동작 온도	-40 to +60ºC
동작 습도	10 to 90% RH @ 60ºC
인증	KC, CE, UL
크기	138(W) x 66(D) x 89(H) mm

• 국제표준인 ISO/IEC 14908-3의 전력선 통신 기반의 제품입니다.
• 시스템 설정을 위한 내장된 Web 기반의 화면을 제공합니다.
• 원격에서 프로그램을 업데이트 할 수 있습니다.
• Signal Repeating 기술이 적용되어 통신 신뢰성이 우수합니다.

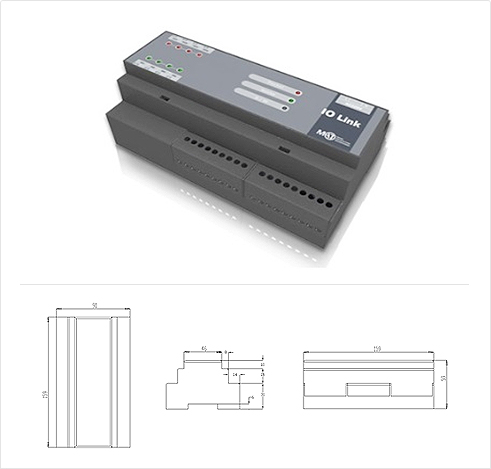

05_I/O모듈(I/O Link)

ioLink는 아날로그 입력, 디지털 입/출력 포트를 제공하는 전력선통신 기반의 (범용) 컨트롤러 입니다.

프로세서	Neuron 3150 Chip, 10MHz
전력선통신	LonWorks PLC based on the ISO/IEC 14908-3
입력전압	85V - 240VAC (-6%/+10%), 50/60Hz
디지털 입력	4 optically isolated dry contact inputs, 30V AC/DC.
디지털 출력	4 SPST relays rated at 240VAC @ 5A or 24VDC @ 5A
아날로그 입력	4 Analog Input (0~10V or 4~20mA)
동작 온도	-20 to +60ºC
동작 습도	10 to 90% RH @ 60ºC
인증	KC, CE
크기	160(W) x 60(D) x 90(H) mm

• 전력선통신 표준 ISO/IEC 14908-3을 지원합니다.
• 디지털 입력/출력 각 4 포트를 제공합니다.
• 0~10V 또는 4~20mA 아날로그 입력 4 포트를 제공합니다.
• 다양한 센서 연동을 제공 합니다.
